| CARACTERISTICAS TECNICAS | SWISS GT13/6 | |
| HUSILLO PRINCIPAL | ||
| Paso de barra maxima | mm | 10(13) |
| Longitud de pieza estándar con cañon giratorio | mm | 190 |
| Velocidad de rotacion del husillo | rpm | 0‐15,000 |
| Potencia del husillo | kW | 4.0(8.0) |
| Par maximo | Nm | 12 |
| CARRO | ||
| Numero mx de herramientas de torneado | 8 | |
| Secciones de herramienta de torneado | 12x12 | |
| Numero de herramientas frontales | 4/4 | |
| Posiciones de herramientas giratorias (S11) | 3 | |
| Posiciones para herramietas giratorias (posiciones modularesS21) | 2 | |
| Velocidad de rotacion de las herramientas giratorias | rpm | 6000(10,000) |
| Potencia de las herramientas giratorias (S11/S21) | kW | 1 |
| CONTRA HUSILLO | ||
| Paso de barra maxima | mm | 13 |
| Longitud de introduccion de la pieza en el husillo | mm | 80 |
| Longitud max de salida estándar de pieza | mm | 90 |
| Velocidad de rotacion del husillo | rpm | 0‐15,000 |
| Potencia del husillo | kW | 4.0(8.0) |
| Par constante maximo | Nm | 10/26 |
| CONTRAOPERACION | ||
| Numero de posiciones de herramienta | 8 | |
| Posiciones para herramietas giratorias | 4 | |
| Velocidad de rotacion de las herramientas giratorias | rpm | 6000 |
| Potencia de las herramientas giratorias | kW | 0.75 |
| Numero total de herramientas | 30 | |
| Reparto de las herramientas en operaciones/ contraoperaciones | 18/12 | |
| CARACTERISTICAS GENERALES | ||
| Longitud maxima | mm | 2170 |
| Ancho maximo | mm | 1140 |
| Altura | mm | 1890 |
| Peso | kg | 2800 |
| Capacidad de la bandeja de aceite de corte | Lts | 200 |
| Potencia de la bomba liquido refrigerante | kW | 0.44 |

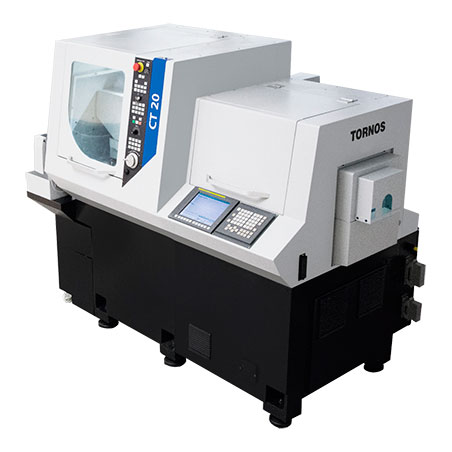

| CARACTERISTICAS TECNICAS | CT20/5 | |
| HUSILLO PRINCIPAL | ||
| Diámetro máxima de la barra | mm | 20 |
| Velocidad del husillo | rpm | 8000 |
| Potencia de accionamiento del husillo | kW | 2,2(3,7) |
| Eje C | si | |
| Carrera de la corredera con cañón giratorio | mm | 210 |
| OPERACIÓN PRINCIPAL (EQUIPO DE BASE) | ||
| Número máximo de herramientas de torneado | 6 | |
| Secciones de herramientas de torneado | 12x12 | |
| Diámetro máx de perforación (herramienta de corte frontal/ posterior) | Ø10mm (ER16) | |
| Diámetro máx de roscado interior (herramienta de corte frontal/ posterior) | M8(ER16) | |
| Diámetro máx de perforación radial | Ø7 | |
| Número máximo de herramientas frontales (op/contraop) | 5/(5) | |
| Herramientas con giro transversal | 4max.(en la base) | |
| Velocidad de la herramienta con giro transversal | rpm | 8000 |
| Potencia de accionamiento transversal | kW | 1 |
| CONTRAHUSILLO | ||
| Diámetro máx de barra | mm | 20 |
| Longitud máx de pieza (sin descarga posterior) | mm | 80 |
| Recorrido del eyector | mm | 80 |
| Velocidad del husillo | rpm | 8000 |
| Potencia de accionamiento del husillo | kW | 1,5(2,2) |
| Eje C | si | |
| CONTRAOPERACION | ||
| Número máx de herramientas | 4 | |
| Herramientas giratorias | 4(opcion) | |
| Velocidad de la herramienta giratoria | rpm | 4000 |
| Potencia de accionamiento | kW | 0,75 |
| MECANIZADO PARA LA OPERACIÓN PRINCIPAL CON CORREDERA TRASERA | ||
| Herramientas giratorias (junto al contra husillo) | Max2(opcion) | |
| Velocidad de la herramienta giratoria | rpm | 8000 |
| Potencia de accionamiento | counterspindlemotor | |
| Número máximo de herramientas para montar | 26 | |
| Distribución de herramientas en operación / contraoperación (con opciones) | 17/9 | |
| CARACTERISTICAS GENERALES | ||
| Longitud máxima | mm | 2050 |
| Ancho máximo | mm | 1270 |
| Altura | mm | 1670 |
| Peso | kg | 2400 |
| Capacidad de la bandeja de aceite de corte | Lts | 210 |
| Potencia de la bomba líquido refrigerante de baja presión | w | 250 |

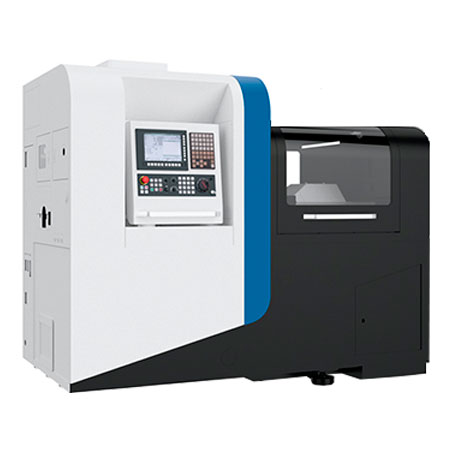

| HUSILLO PRINCIPAL | GT 26 | |
| Paso de barra máxima | mm | 23(25.4) |
| Longitud de pieza estándar con cañón giratorio | mm | 220 |
| Velocidad de rotación del husillo | rpm | 0‐10,000 |
| Potencia del husillo | kW | 8.2(10.5) |
| Par máximo | Nm | 26 |
| CARRO | ||
| Número mx de herramientas de torneado | 10 | |
| Secciones de herramienta de torneado | 16x16 | |
| Número de herramientas frontales | 5/(5) | |
| Posiciones de herramientas giratorias (S11) | 4 | |
| Posiciones para herramietas giratorias (posiciones modularesS21) | 3 | |
| Velocidad de rotación de las herramientas giratorias | rpm | 5000 |
| Potencia de las herramientas giratorias (S11/S21) | kW | 0.75/1 |
| EJE B | ||
| Número de posiciones de herramienta giratoria S21 (op/cop) | ||
| Número de herramientas frontales fijas (op/cop) | ||
| Husillo AF | ||
| DisposiVvo de aterrajado | ||
| Velocidad de rotación de las herramientas giratorias | rpm | |
| Potencia de las herramientas giratorias (S11/S21) | kW | |
| CONTRA HUSILLO | ||
| Paso de barra máxima | mm | 25.4 |
| Longitud de introducción de la pieza en el husillo | mm | 120 |
| Longitud máx de salida estándar de pieza | mm | 120 |
| Velocidad de rotación del husillo | rpm | 0‐10,000 |
| Potencia del husillo | kW | 8.2(10.5) |
| Par máximo | Nm | 26 |
| Posiciones de herramientas al lado del contrahusillo | 2 | |
| CONTRAOPERACION | ||
| Número de posiciones de herramienta | 8 | |
| Posiciones para herramietas giratorias | 4 | |
| Velocidad de rotación de las herramientas giratorias | rpm | 5000 |
| Potencia de las herramientas giratorias | kW | 0.75 |
| NUMERO TOTAL DE HERRAMIENTAS | 40 | |
| Reparto de las herramientas en operaciones / contraoperaciones | 27/13 | |
| CARACTERISTICAS GENERALES | ||
| Longitud máxima | mm | 2710 |
| Ancho máximo | mm | 1270 |
| Altura | mm | 1990 |
| Peso | kg | 3550 |
| Capacidad de la bandeja de aceite de corte | Lts | 200 |
| Potencia de la bomba líquido refrigerante | kW | 0.44 |
| HUSILLO PRINCIPAL | GT 26 B | |
| Paso de barra máxima | mm | 23(25.4) |
| Longitud de pieza estándar con cañón giratorio | mm | 220 |
| Velocidad de rotación del husillo | rpm | 0‐10,000 |
| Potencia del husillo | kW | 8.2(10.5) |
| Par máximo | Nm | 26 |
| CARRO | ||
| Número mx de herramientas de torneado | 10 | |
| Secciones de herramienta de torneado | 16x16 | |
| Número de herramientas frontales | ||
| Posiciones de herramientas giratorias (S11) | 4 | |
| Posiciones para herramietas giratorias (posiciones modularesS21) | ||
| Velocidad de rotación de las herramientas giratorias | rpm | 5000 |
| Potencia de las herramientas giratorias (S11/S21) | kW | 0.75 |
| EJE B | ||
| Número de posiciones de herramienta giratoria S21 (op/cop) | 4/4 | |
| Número de herramientas frontales fijas (op/cop) | 4 | |
| Husillo AF | Opcional | |
| DisposiVvo de aterrajado | Opcional | |
| Velocidad de rotación de las herramientas giratorias | rpm | 9000 |
| Potencia de las herramientas giratorias (S11/S21) | kW | 0.75/1 |
| CONTRA HUSILLO | ||
| Paso de barra máxima | mm | 25.4 |
| Longitud de introducción de la pieza en el husillo | mm | 120 |
| Longitud máx de salida estándar de pieza | mm | 120 |
| Velocidad de rotación del husillo | rpm | 0‐10,000 |
| Potencia del husillo | kW | 8.2(10.5) |
| Par máximo | Nm | 26 |
| Posiciones de herramientas al lado del contrahusillo | 2 | |
| CONTRAOPERACION | ||
| Número de posiciones de herramienta | 8 | |
| Posiciones para herramietas giratorias | 4 | |
| Velocidad de rotación de las herramientas giratorias | rpm | 5000 |
| Potencia de las herramientas giratorias | kW | 0.75 |
| NUMERO TOTAL DE HERRAMIENTAS | 36 | |
| Reparto de las herramientas en operaciones / contraoperaciones | 23/13 | |
| CARACTERISTICAS GENERALES | ||
| Longitud máxima | mm | 2710 |
| Ancho máximo | mm | 1270 |
| Altura | mm | 1990 |
| Peso | kg | 3550 |
| Capacidad de la bandeja de aceite de corte | Lts | 200 |
| Potencia de la bomba líquido refrigerante | kW | 0.44 |
• Torno de alta presición.
