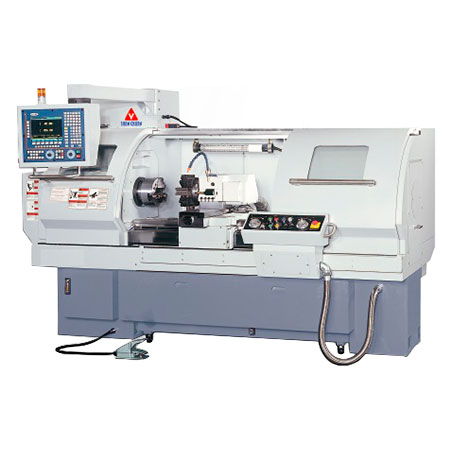

| CARACTERISTICAS | CRL ‐ 1440 |
| Número de ejes controlados | 2 AXIS |
| Diámetro máx de pieza | Ø360 mm (14.17") |
| Distancia entre centros | 890 mm (35") |
| Distancia de trabajo (Torre hidráulica P8) | 630 mm (24.80") |
| Máx. Diámetro de trabajo (Torre hidráulica P8) | 160 mm (6.29") |
| Distancia entre bancadas | 260 mm (10.236") |
| Cono del husillo | STD. D1-6, MT. No.6 OPT. A1-6, MT. No.6 |
| Diámetro interno del husillo | STD. Ø52.5mm (2.066") OPT. Ø51mm (2") |
| Velocidad del husillo | Caja alta y baja Rango |
| Recorrido eje X (transversal) | 205 mm (8.07") |
| Recorrido eje Z (longitudinal) | 815 mm (32.08") |
| AC servo motor ( X‐axis ) | 0.75 kW 3.5 N.m |
| AC servo motor ( Z‐axis ) | 1.20 kW 7.0 N.m |
| Diámetro de tornillo eje X | Ø20 mm (0.787") P5 C5 |
| Diámetro de tornillo eje Z | Ø32 mm (1.259") P10 C5 |
| Rápidos eje X | 7.5 m/min (295.3 ipm) |
| Rápidos eje Z | 10 m/min (393.7 ipm) |
| Estanción de la herramental | Torreta hydraulica P8 |
| Tamaño de la herramienta de torneado exterior | 20 mm |
| Diámetro interior de mecanizado | Ø20 mm (0.787") |
| Diámetro de cañón | Ø58 mm (2.283") |
| Recorrido de cañón | 140 mm (5.5") |
| Cono de centrado | MT.No.4 |
| Husillo principal | 5.5kW/7.5kW (30min, rated) |
| Bomba hidráulica | OPT. 0.75 kW (1 HP) OPT. 1.5kW (2HP) |
| Lubricación forzada | 1 / 4 HP |
| Bomba de refrigegante | 1 / 6 HP |
| Capacidad de tanque aceite | OPT. 40 Litre (8.8 gal.) |
| Capacidad de tanque refrijerante | 50 L |
| Peso de máquina (Neto / Bruto) | 2,100 kgs / 2,600 kgs |
| CARACTERISTICAS | CRL ‐ 1640 |
| Número de ejes controlados | 2 AXIS |
| Diámetro máx de pieza | Ø410 mm (16.14") |
| Distancia entre centros | 890 mm (35") |
| Distancia de trabajo (Torre hidráulica P8) | 630 mm (24.80") |
| Máx. Diámetro de trabajo (Torre hidráulica P8) | Ø210 mm (8.27") |
| Distancia entre bancadas | 260 mm (10.236") |
| Cono del husillo | STD. D1-6, MT. No.6 OPT. A1-6, MT. No.6 |
| Diámetro interno del husillo | STD. Ø52.5mm (2.066") OPT. Ø51mm (2") |
| Velocidad del husillo | L 25~480 R.P.M. |
| H 481~3000 R.P.M. | |
| Recorrido eje X (transversal) | 205 mm (8.07") |
| Recorrido eje Z (longitudinal) | 815 mm (32.08") |
| AC servo motor ( X‐axis ) | 0.75 kW 3.5 N.m |
| AC servo motor ( Z‐axis ) | 1.20 kW 7.0 N.m |
| Diámetro de tornillo eje X | Ø20 mm (0.787") P5 C5 |
| Diámetro de tornillo eje Z | Ø32 mm (1.259") P10 C5 |
| Rápidos eje X | 7.5 m/min (295.3 ipm) |
| Rápidos eje Z | 10 m/min (393.7 ipm) |
| Estanción de la herramental | Torreta hydraulica P8 |
| Tamaño de la herramienta de torneado exterior | 20 mm |
| Diámetro interior de mecanizado | Ø20 mm (0.787") |
| Diámetro de cañón | Ø58 mm (2.283") |
| Recorrido de cañón | 140 mm (5.5") |
| Cono de centrado | MT.No.4 |
| Husillo principal | 5.5kW/7.5kW (30min, rated) |
| Bomba hidráulica | OPT. 0.75 kW (1 HP) OPT. 1.5kW (2HP) |
| Lubricación forzada | 1 / 4 HP |
| Bomba de refrigegante | 1 / 6 HP |
| Capacidad de tanque aceite | OPT. 40 Litre (8.8 gal.) |
| Capacidad de tanque refrijerante | 50 L |
| Peso de máquina (Neto / Bruto) | 2,150 kgs / 2,650 kgs |
| CARACTERISTICAS | CRL ‐ 1660 |
| Número de ejes controlados | 2 AXIS |
| Diámetro máx de pieza | Ø410 mm (16.14") |
| Distancia entre centros | 1400 mm (55") |
| Distancia de trabajo (Torre hidráulica P8) | 1140 mm (44.88") |
| Máx. Diámetro de trabajo (Torre hidráulica P8) | Ø210 mm (8.27") |
| Distancia entre bancadas | 260 mm (10.236") |
| Cono del husillo | STD. D1-6, MT. No.6 OPT. A1-6, MT. No.6 |
| Diámetro interno del husillo | STD. Ø52.5mm (2.066") OPT. Ø51mm (2") |
| Velocidad del husillo | L 25~480 R.P.M. |
| H 481~3000 R.P.M. | |
| Recorrido eje X (transversal) | 205 mm (8.07") |
| Recorrido eje Z (longitudinal) | 1325 mm (52.16") |
| AC servo motor ( X‐axis ) | 0.75 kW 3.5 N.m |
| AC servo motor ( Z‐axis ) | 1.20 kW 7.0 N.m |
| Diámetro de tornillo eje X | Ø20 mm (0.787") P5 C5 |
| Diámetro de tornillo eje Z | Ø32 mm (1.259") P10 C5 |
| Rápidos eje X | 7.5 m/min (295.3 ipm) |
| Rápidos eje Z | 10 m/min (393.7 ipm) |
| Estanción de la herramental | Torreta hydraulica P8 |
| Tamaño de la herramienta de torneado exterior | 20 mm |
| Diámetro interior de mecanizado | Ø20 mm (0.787") |
| Diámetro de cañón | Ø58 mm (2.283") |
| Recorrido de cañón | 140 mm (5.5") |
| Cono de centrado | MT.No.4 |
| Husillo principal | 5.5kW/7.5kW (30min, rated) |
| Bomba hidráulica | OPT. 0.75 kW (1 HP) OPT. 1.5kW (2HP) |
| Lubricación forzada | 1 / 4 HP |
| Bomba de refrigegante | 1 / 6 HP |
| Capacidad de tanque aceite | OPT. 40 Litre (8.8 gal.) |
| Capacidad de tanque refrijerante | 70 L |
| Peso de máquina (Neto / Bruto) | 2,250 kgs / 2,750 kgs |
• Línea completa de tornos de bancada plana CNC, con capacidades de volteo desde 14" (360 mm) hasta 22" (550 mm).
SUN MASTER
