| MÁQUINA | UNIDAD | MV1200S |
| Recorrido (X/Y/Z) | mm | 400/300/220 |
| Recorrido (U/V) | mm | 120/120 |
| Ángulo de inclinación (altura de la pieza) | °/mm | 15/200 ‐ 30/87 |
| Dimensión máxima de la pieza (AxLxH) | mm | 810x700x215 |
| Peso máximo de la pieza | Kg | 500 |
| Dimensiones de la mesa (AxL) | mm | 640x540 |
| Diámetros de hilo utilizables | mm | 0,1 ‐ 0,3 |
| Capacidad de bobina de hilo | Kg | 10 |
| Enhebrado automático | SI | |
| Dimensiones de máquina (AxLxH) | mm | 2025x2760x2015 |
| Peso de máquina | Kg | 2700 |
| Voltage de trabajo | Vac | 380Vac |
| SISTEMA DE FILTRADO | ||
| Capacidad de tanque | L | 550 |
| Cantidad de filtros | 2 | |
| Control de temperatura | Por unidad de enfriado | |
| GENERADOR | ||
| Metodo de enfriado | Enfriado por aire indirecto | |
| Máxima corriente de salida | A | 50 |
| Dimensión de generador (AxLxH) | mm | 600x650x1765 |
| Peso del generador | Kg | 240 |
| CONTROL | ||
| Entrada | Teclado, USB, Ethernet | |
| Monitor / Sistema de control | 15" TFT touchscreen/CNC, circuito cerrado | |
| Movimientos de ejes (X/Y/Z/U/V) | μm | 0,1 |
| Mínima resolución de ejes | μm | 0,05 |
MÁQUINA |
UNIDAD |

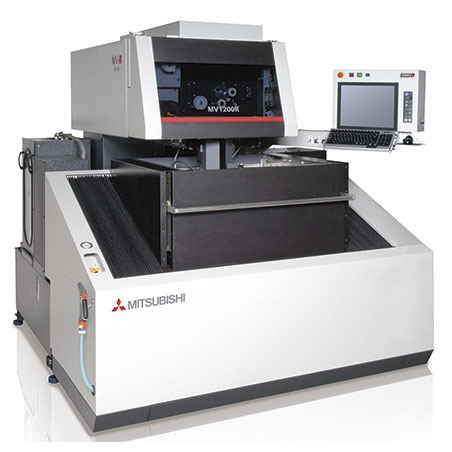

MV1200R |
| Recorrido (X/Y/Z) | mm | 400/300/220 |
| Recorrido (U/V) | mm | 120/120 |
| Ángulo de inclinación (altura de la pieza) | °/mm | 15/200 ‐ 30/87 |
| Dimensión máxima de la pieza (AxLxH) | mm | 810x700x215 |
| Peso máximo de la pieza | Kg | 500 |
| Dimensiones de la mesa (AxL) | mm | 640x540 |
| Diámetros de hilo utilizables | mm | 0,1 ‐ 0,3 |
| Capacidad de bobina de hilo | Kg | 10 |
| Enhebrado automático | SI | |
| Triturador de hilo | SI | |
| Dimensiones de máquina (AxLxH) | mm | 2025x2760x2015 |
| Peso de máquina | Kg | 2700 |
| Voltage de trabajo | Vac | 380Vac |
SISTEMA DE FILTRADO |
||
| Capacidad de tanque | L | 550 |
| Cantidad de filtros | 2 | |
| Control de temperatura | Por unidad de enfriado | |
GENERADOR |
||
| Método de enfriado | Enfriado por aire indirecto | |
| Máxima corriente de salida | A | 50 |
| Dimensión de generador (AxLxH) | mm | 600x650x1765 |
| Peso del generador | Kg | 240 |
CONTROL |
||
| Entrada | Teclado, USB, Ethernet | |
| Monitor / Sistema de control | 15" TFT touchscreen/CNC, circuito cerrado | |
| Movimientos de ejes (X/Y/Z/U/V) | μm | 0,1 |
| Mínima resolución de ejes | μm | 0,05 |
MÁQUINA |
UNIDAD |

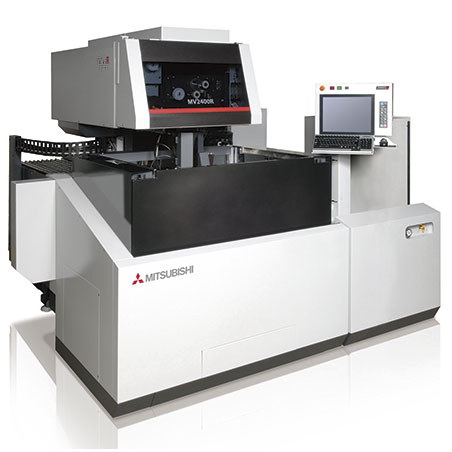

MV2400R |
| Recorrido (X/Y/Z) | mm | 600/400/310 |
| Recorrido (U/V) | mm | 150/150 |
| Ángulo de inclinación (altura de la pieza) | °/mm | 15/260 ‐ 30/110 |
| Dimensión máxima de la pieza (AxLxH) | mm | 1050x820x305 |
| Peso máximo de la pieza | Kg | 1500 |
| Dimensiones de la mesa (AxL) | mm | 840x560 |
| Diámetros de hilo utilizables | mm | 0,1 ‐ 0,3 |
| Capacidad de bobina de hilo | Kg | 10 |
| Enhebrado automático | SI | |
| Triturador de hilo | SI | |
| Dimensiones de máquina (AxLxH) | mm | 2687x3030x2150 |
| Peso de máquina | Kg | 3500 |
| Voltage de trabajo | Vac | 380Vac |
SISTEMA DE FILTRADO |
||
| Capacidad de tanque | L | 860 |
| Cantidad de filtros | 2 | |
| Control de temperatura | Por unidad de enfriado | |
GENERADOR |
||
| Método de enfriado | Enfriado por aire indirecto | |
| Máxima corriente de salida | A | 50 |
| Dimensión de generador (AxLxH) | mm | 600x650x1765 |
| Peso del generador | Kg | 240 |
CONTROL |
||
| Entrada | Teclado, USB, Ethernet | |
| Monitor / Sistema de control | 15" TFT touchscreen/CNC, circuito cerrado | |
| Movimientos de ejes (X/Y/Z/U/V) | μm | 0,1 |
| Mínima resolución de ejes | μm | 0,05 |
MÁQUINA |
UNIDAD |

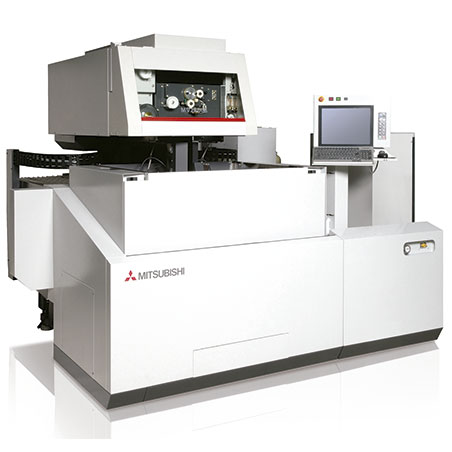

MV2400S |
| Recorrido (X/Y/Z) | mm | 600/400/310 |
| Recorrido (U/V) | mm | 150/150 |
| Ángulo de inclinación (altura de la pieza) | °/mm | 15/260 ‐ 30/110 |
| Dimensión máxima de la pieza (AxLxH) | mm | 1050x820x305 |
| Peso máximo de la pieza | Kg | 1500 |
| Dimensiones de la mesa (AxL) | mm | 840x560 |
| Diámetros de hilo utilizables | mm | 0,1 ‐ 0,3 |
| Capacidad de bobina de hilo | Kg | 10 |
| Enhebrado automático | SI | |
| Dimensiones de máquina (AxLxH) | mm | 2687x3030x2150 |
| Peso de máquina | Kg | 3500 |
| Voltage de trabajo | Vac | 380Vac |
SISTEMA DE FILTRADO |
||
| Capacidad de tanque | L | 860 |
| Cantidad de filtros | 2 | |
| Control de temperatura | Por unidad de enfriado | |
GENERADOR |
||
| Metodo de enfriado | Enfriado por aire indirecto | |
| Máxima corriente de salida | A | 50 |
| Dimensión de generador (AxLxH) | mm | 600x650x1765 |
| Peso del generador | Kg | 240 |
CONTROL |
||
| Entrada | Teclado, USB, Ethernet | |
| Monitor / Sistema de control | 15" TFT touchscreen/CNC, circuito cerrado | |
| Movimientos de ejes (X/Y/Z/U/V) | μm | 0,1 |
| Mínima resolución de ejes | μm | 0,05 |
